Как подключить трековый светильник: полное руководство по монтажу и установке

Как подключить трековый светильник своими руками? Пошаговая инструкция по монтажу трековой системы, подключению светильников и настройке сценариев освещения. Советы по безопасности.

Трековое освещение — одно из самых гибких решений для современных интерьеров. Оно позволяет легко менять конфигурацию света, добавлять или убирать источники без сложных ремонтных работ. Но у многих возникает вопрос: как подключить трековый светильник правильно и безопасно?

В этой статье мы подробно разберем:

• устройство трековой системы,
• типы токопроводящих шин,
• пошаговый процесс монтажа и подключения,
• частые ошибки и советы по безопасности.

Статья будет полезна как профессиональным электрикам, так и тем, кто планирует выполнить монтаж трековых светильников своими руками.

Устройство трековой системы: из чего она состоит

Прежде чем разбираться, как установить трековый светильник, важно понять структуру системы. Любая трековая система состоит из трех основных элементов:

В зависимости от производителя, системы могут отличаться типом крепления адаптера и рабочим напряжением. В этой статье мы рассматриваем современные трековые системы 48V и 24V, которые становятся стандартом для жилых и коммерческих интерьеров благодаря безопасности и гибкости.

Виды трековых систем по типу монтажа

Прежде чем переходить к подключению, нужно определиться, как именно будет располагаться трек. От этого зависит набор комплектующих и способ фиксации.

Накладной монтаж (на потолок или стену)

Самый распространенный вариант. Шина крепится непосредственно к поверхности с помощью саморезов или дюбелей. Подходит для бетонных, деревянных, гипсокартонных потолков и стен.

Плюсы: простота установки, доступность.
Минусы: шина остается видимой, выступает над поверхностью.

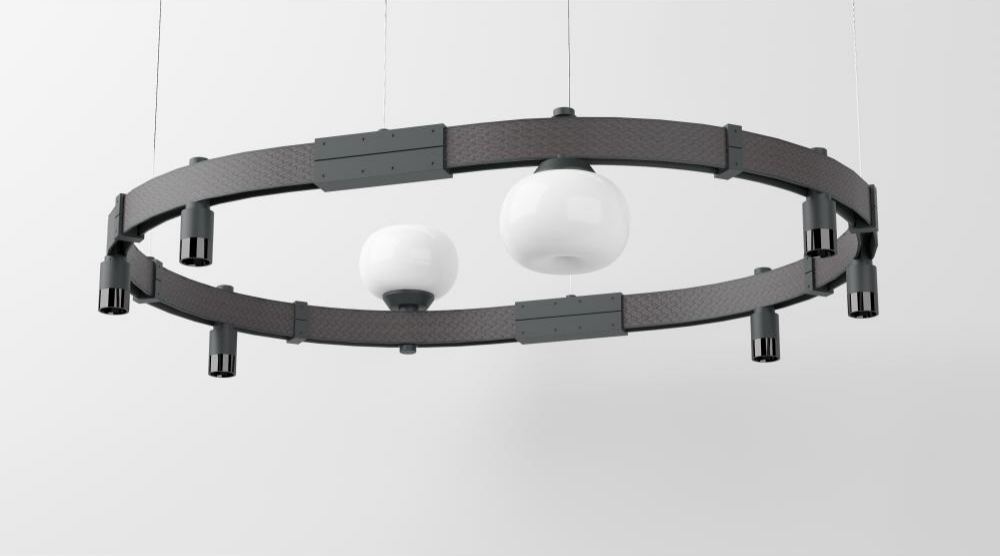

Подвесной монтаж (на тросах)

Трек фиксируется на тросах, которые крепятся к потолку. Создает эффект парящей линии, визуально облегчает пространство.

Плюсы: эстетика, возможность регулировки высоты.
Минусы: более сложный монтаж, требует дополнительного пространства.

Встроенный монтаж (заподлицо)

Шина утапливается в гипсокартонную конструкцию или штробу, так что с поверхностью оказывается на одном уровне. Самый эстетичный, но и самый трудоемкий вариант.

Плюсы: минималистичный вид, шина почти незаметна.
Минусы: требует подготовки поверхности на этапе ремонта.

Пошаговая инструкция: как подключить трековый светильник

Ниже приведена универсальная последовательность действий. Для установки трековой системы вам понадобятся:

• трек (шина) нужной длины,
• блок питания (драйвер),
• светильники с адаптерами,
• соединительные элементы (углы, коннекторы, заглушки),
• кабель питания (3-жильный),
• инструменты: перфоратор или дрель, отвертка, стриппер для снятия изоляции, уровень.

Шаг 1. Проектирование конфигурации

Нарисуйте схему расположения трека. Определите:

• где будет располагаться блок питания (обычно его прячут в подпотолочное пространство или нишу),
• форму шины (прямая линия, Г-образная, П-образная, крест),
• точки подключения светильников.

Важно: максимальная мощность одной линии ограничена характеристиками блока питания (обычно 150–200W). Суммируйте мощность всех светильников, которые будут подключены к одной линии.

Шаг 2. Монтаж шины

1. Разметка. Нанесите на поверхность линию расположения трека с помощью уровня.
2. Фиксация. Если трек накладной — приложите шину к поверхности и через монтажные отверстия отметьте точки сверления. Просверлите отверстия, вставьте дюбели и закрепите трек саморезами.
3. Соединение отрезков. Если трек состоит из нескольких частей, соедините их с помощью коннекторов (линейных или угловых). Убедитесь, что токоведущие жилы совпадают (на корпусе есть маркировка «+» и «-»).

Шаг 3. Подключение блока питания

Блок питания имеет две стороны:

• вход (INPUT): подключается к сети 220V,
• выход (OUTPUT): подключается к треку (48V).

1. Подведите кабель питания (фаза, ноль, земля) к месту установки блока.
2. Подключите кабель к клеммам INPUT блока питания (L — фаза, N — ноль, PE — земля).
3. Кабелем от OUTPUT блока питания подключитесь к треку. Обычно это два провода (+ и -), которые заводятся в специальный питающий коннектор или напрямую в торцевой адаптер трека.
4. Важно: соблюдайте полярность. На треке и блоке питания есть маркировка. Перепутав плюс и минус, вы можете вывести из строя светильники.

Шаг 4. Установка светильников в трек

Это самый простой этап подключения трековых светильников.

1. Убедитесь, что питание на систему не подано.
2. Совместите адаптер светильника с пазами шины.
3. Вставьте адаптер под углом 90° к поверхности трека, затем поверните его до упора (обычно на 90°), чтобы контакты вошли в зацепление с токоведущими жилами.
4. Светильник должен зафиксироваться с характерным щелчком.
5. Отрегулируйте направление света (для поворотных моделей).

Шаг 5. Проверка и настройка

1. Включите автоматический выключатель в электрощите.
2. Включите свет с помощью выключателя или диммера.
3. Проверьте работу всех светильников. Если какой-то не загорелся — вероятно, адаптер недостаточно плотно вставлен или повернут не до конца.
4. Светильник должен зафиксироваться с характерным щелчком.
5. При необходимости добавьте заглушки на открытые торцы трека.

Частые ошибки при монтаже трековых светильников

Даже при кажущейся простоте установка трековых светильников имеет нюансы. Вот самые распространенные ошибки:

Подключение трековой системы 48V: особенности

Современные трековые системы 48V имеют ряд преимуществ, которые стоит учитывать при монтаже:

• Безопасность. Напряжение 48V постоянного тока не опасно для жизни. Даже при случайном касании контактов во время установки риск поражения током отсутствует.
• Тонкие провода. Для подключения линии можно использовать провода меньшего сечения, что упрощает прокладку и скрытый монтаж.
• Совместимость с диммерами. 48V системы легко интегрируются с системами умного дома и поддерживают плавную регулировку яркости (при использовании диммируемого блока питания).

Если вы выбираете трековую систему 48V, обратите внимание, что блок питания должен быть именно для этой системы. Использование неподходящего драйвера может привести к выходу оборудования из строя.

Можно ли подключить трековый светильник своими руками?

Да, подключение трековых светильников вполне выполнимо своими руками, если вы имеете базовые навыки работы с электрикой. Однако есть несколько условий:

• Знание основ. Вы должны понимать разницу между фазой, нулем и землей, уметь пользоваться мультиметром.
• Соблюдение безопасности. Все работы выполняются при отключенном напряжении. После подключения проверка делается в защитной обуви.
• Чтение инструкции. У разных производителей могут быть нюансы подключения. Всегда изучайте документацию к вашей системе.

Если вы не уверены в своих силах или проект сложный (встроенный монтаж, большая конфигурация, интеграция с умным домом) — лучше доверить монтаж трековой системы профессиональному электрику.

Часто задаваемые вопросы (FAQ)

Как подключить трековый светильник, если трек уже установлен?

Если шина уже смонтирована и запитана, достаточно вставить адаптер светильника в пазы трека и повернуть его до фиксации. Никаких дополнительных подключений не требуется — контакт происходит автоматически через токоведущие шины.

Почему трековый светильник не работает после установки?

Причины могут быть следующие:

• адаптер вставлен неправильно (поверните до щелчка),
• нарушена полярность подключения блока питания к треку,
• превышена максимальная мощность линии,
• неисправен сам светильник (проверьте его на другом участке трека).

Можно ли резать трек под нужный размер?

Да, большинство алюминиевых треков можно резать ножовкой по металлу или торцовочной пилой. После резки необходимо зачистить края и установить торцевую заглушку. Важно: режьте трек только в отключенном состоянии.

Нужен ли отдельный выключатель для трековой системы?

Выключатель ставится на питающий кабель 220V до блока питания. Если вы хотите управлять разными зонами трека независимо, потребуется либо несколько блоков питания с отдельными выключателями, либо система диммирования с несколькими каналами.

Заключение

Как подключить трековый светильник — вопрос, который требует внимания к деталям, но не является сверхсложным. Главное:

• правильно спроектировать конфигурацию,
• подобрать блок питания с запасом мощности,
• соблюдать полярность и надежно фиксировать адаптеры.
